Rolamentos de esferas de contato angular: princípios estruturais, características de suporte de força e principais critérios de seleção
2025,10,15
Rolamentos de esferas de contato angular: princípios estruturais, características de suporte de força e principais critérios de seleção

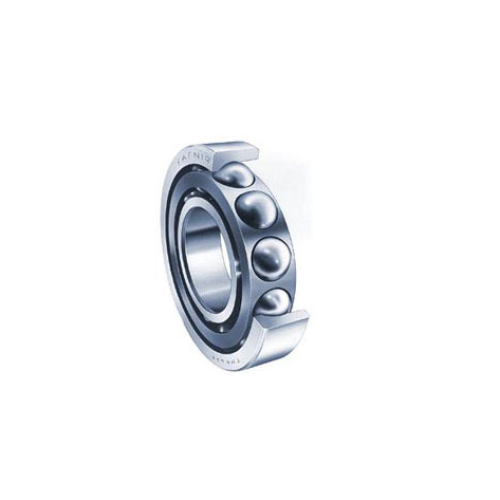

Como componente central em sistemas de transmissão mecânica, os rolamentos de esferas de contato angular se destacam no equilíbrio da velocidade de rotação e no desempenho de transporte de carga devido ao seu design estrutural exclusivo e são amplamente utilizados em cenários como fusos de máquinas-ferramenta, motores e instrumentos de precisão. O núcleo de sua estrutura reside no design coordenado do anel interno, do anel externo, das esferas de aço e da gaiola: a pista do anel externo é inclinada em um ângulo específico e os pontos de contato entre as esferas de aço e as pistas dos anéis interno e externo formam um "ângulo de contato". Este ângulo (geralmente 15°, 20°, 25°) determina diretamente as características de suporte de força do rolamento e os cenários aplicáveis. A gaiola é responsável por orientar a distribuição uniforme das esferas de aço, reduzindo o atrito e o desgaste, além de garantir a estabilidade operacional.
Em termos de características de suporte de força, a principal vantagem dos rolamentos de esferas de contato angular é a sua capacidade de suportar cargas radiais e axiais simultaneamente. Quando o rolamento é submetido a força radial, o ângulo de contato gera uma força componente axial, que deve ser compensada por meio de instalação emparelhada (como combinações costas com costas ou face a face) para evitar tensão adicional dentro do rolamento. Um ângulo de contato maior resulta em maior capacidade de carga axial; por exemplo, os rolamentos com um ângulo de contato de 25° são mais adequados para condições de trabalho onde a carga axial representa uma proporção elevada, enquanto os rolamentos com um ângulo de contato de 15° têm maiores vantagens em cenários de alta velocidade e carga leve, pois podem efetivamente reduzir o aumento da temperatura operacional e prolongar a vida útil.
Três fatores-chave devem ser focados durante o processo de seleção: primeiro, a classe de precisão. Variando de P0 a P4, maior precisão é mais adequada para cenários que exigem alta estabilidade operacional, como fusos de máquinas-ferramenta, pois pode reduzir vibrações e ruídos. Em segundo lugar, a seleção do ângulo de contato. Com base na relação entre cargas axiais e radiais, um ângulo de contato menor é escolhido para cargas axiais leves e um ângulo de contato maior para cargas axiais pesadas. Terceiro, o método de instalação. A instalação costas com costas (com os lados largos dos anéis externos voltados um para o outro) é adequada para suportar momentos de tombamento, enquanto a instalação face a face (com os lados estreitos dos anéis externos voltados um para o outro) é adequada para aumentar a rigidez do sistema, e a escolha deve ser determinada com base nas condições reais de trabalho. Dominar esses pontos centrais permite que os rolamentos de esferas de contato angular exerçam totalmente seu desempenho e garantam a operação estável do equipamento.
